|
Szczegóły Produktu:
Zapłata:
|
Materia∏u: | TP410 | Zakres rozmiarów: | OD: 4,00 mm - 38,10 mm; WT: 0,30 mm - 3,00 mm |
---|---|---|---|
Specyfikacja: | ASTM A268, ASME SA268 | Opcje wykończenia: | Trawienie, polerowanie, cięcie niestandardowe |
Certyfikat testowy: | EN10204 3.1 | opakowania: | Drewniane pudełko, pakowane, dostępne opakowanie eksportowe |
High Light: | bezszwowe rury ze stali nierdzewnej,walcowane rury ze stali nierdzewnej |

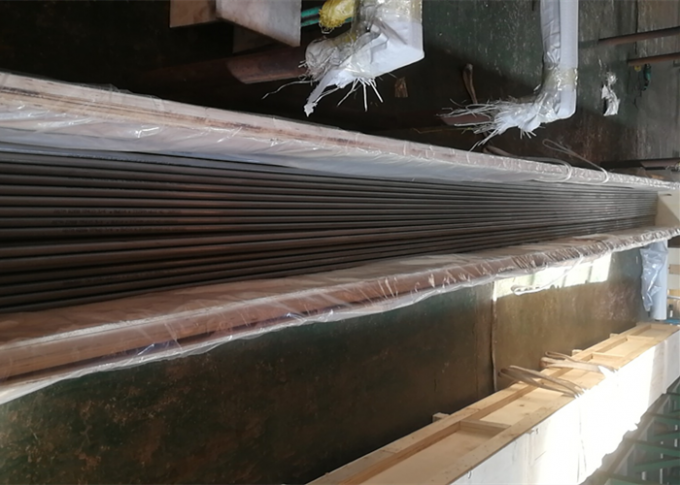

ASTM A268 TP410 3/4 '' X BGW14 X 7315MM bezszwowa rurka ze stali nierdzewnej
TP410 jest prostą martenzytyczną stalą nierdzewną o prostej, wysokiej twardości chromowej, o dobrej wytrzymałości i dość dobrej odporności na korozję, jak zwykle dostarczana, hartowana i odpuszczana w zakresie rozciągania 700 - 850 Mpa (warunek R) zakres Brinella 201 - 255. Charakteryzuje się dobrą odpornością na korozję w łagodnych atmosferyczne środowisko przemysłowe i domowe w połączeniu z dobrą wytrzymałością i doskonałą wytrzymałością w stanie utwardzonym i odpuszczonym. 410 dzięki swojej doskonałej hartowności można poddać hartowaniu do ponad Rc40 w zależności od zawartości węgla i rozmiaru przekroju. Małe sekcje mogą być chłodzone powietrzem, a większe sekcje chłodzone olejem w celu uzyskania maksymalnej twardości. Wstępnie hartowane i odpuszczane 410 będą również łatwo reagować na azotowanie, osiągając typową twardość powierzchni powyżej Rc65. Proces azotowania zmniejsza jednak odporność na korozję i dlatego nie jest ogólnie zalecany z wyjątkiem zastosowań krytycznych, w których korzyści przewyższają wszystkie inne względy.
Opis:
Kod produktu: | TP-410 |
OD rury: | 1/4 '' - 2 '' |
Ściana: | 0,028 '' - 0,120 '' |
Długość: | 20FT |
Materiał: | 410 |
Standard: | ASTM A268 ASME SA268 |
Koniec: | Wyżarzone i marynowane. |
Rodzaj: | Bez szwu ciągnione na zimno |
Orzecznictwo: | ISO9001: 2015 |
Certyfikat testu młyna: | EN10204 3.1 |
Uszczelka: | Rękaw, drewniane pudełko |
Skład chemiczny | |||||||||||
Min. % | Max% | ||||||||||
Węgiel | 0,09 | 0,15 | |||||||||
Krzem | 0 | 1,00 | |||||||||
Mangan | 0 | 1,00 | |||||||||
*Nikiel | 0 | 1,00 | |||||||||
Chrom | 11,50 | 13,50 | |||||||||
Fosfor | 0 | 0,04 | |||||||||
Siarka | 0 | 0,03 | |||||||||
* Opcja dodatkowa dla niklu |
Typowe właściwości mechaniczne w temperaturze pokojowej - hartowane przez hartowanie w oleju w 1010oC i hartowane jako wskazane | |||||||||||
Temperatura oC | 250 | 370 | 480 | 540 | 590 | 650 | |||||
Wytrzymałość na rozciąganie MPa | 1350 | 1295 | 1300 | 690 | 830 | 730 | |||||
0,2% Siła plonu Mpa | 1095 | 1070 | 1020 | 915 | 725 | 630 | |||||
Wydłużenie w 50 mm% | 17 | 17 | 18 | 19 | 20 | 21 | |||||
Impact Charpy J | 76 | 66 | * 38 | * 33 | 52 | 95 | |||||
Twardość | HB | 400 | 400 | 400 | 285 | 248 | 223 | ||||
Rc | 43 | 43 | 43 | 30 | 24 | 20 |
Dostępne formularze produktów rurowych:
Proste.
Zwinięty.
Typowe aplikacje:
Stosowany do części wymagających połączenia dobrej wytrzymałości i ciągliwości oraz rozsądnej odporności na korozję. Typowe zastosowania to: śruby, tuleje, elementy złączne, części turbin gazowych, wyposażenie kopalni, części pomp, sprzęt petrochemiczny, części turbin parowych, kołki, części zaworów itp.
Materiał magnetyczny w każdych warunkach.
Zapewnienie jakości:
Bezproblemowe wyżarzone rury ze stali nierdzewnej firmy Spezilla są produkowane zgodnie z do następującego procesu i kontroli w celu zapewnienia naszej jakości:
1. Test analizy składu chemicznego ze 100% PMI.
2. Roztwór wyżarzający / jasny wyżarzany.
3. 100% test hydrostatyczny i 100% prąd wirowy
4. Testy mechaniczne obejmują test rozciągania, test spłaszczania, test rozszerzania, test twardości.
5. Test uderzenia podlegający standardowemu żądaniu.
6. Test wielkości ziarna i test korozji międzykrystalicznej.
7. Test wizualny i test endoskopowy dla testu jakości powierzchni
Typowe specyfikacje produkcyjne:
ASTM A268
ASME SA268
Również indywidualne specyfikacje klienta.
Osoba kontaktowa: Will Ma
Tel: +86 13918539222
