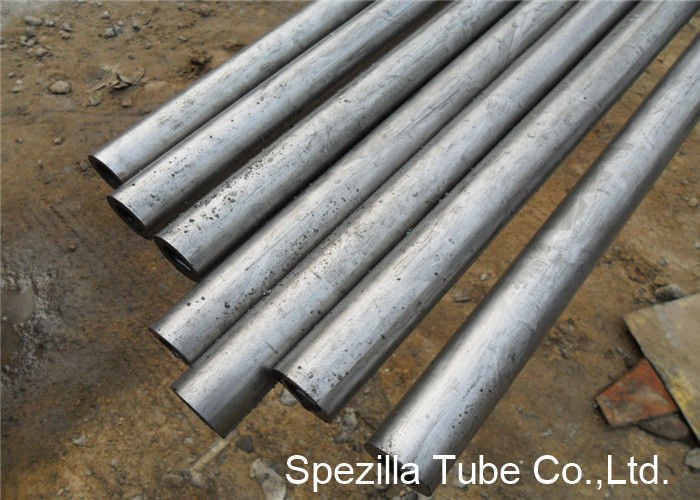

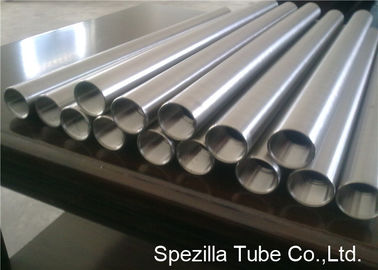

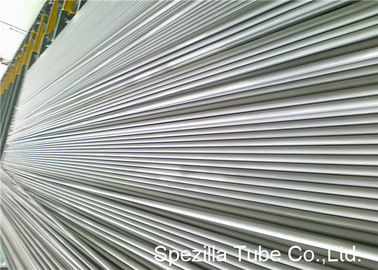

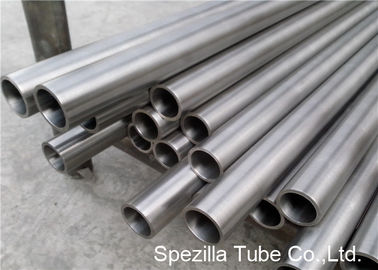

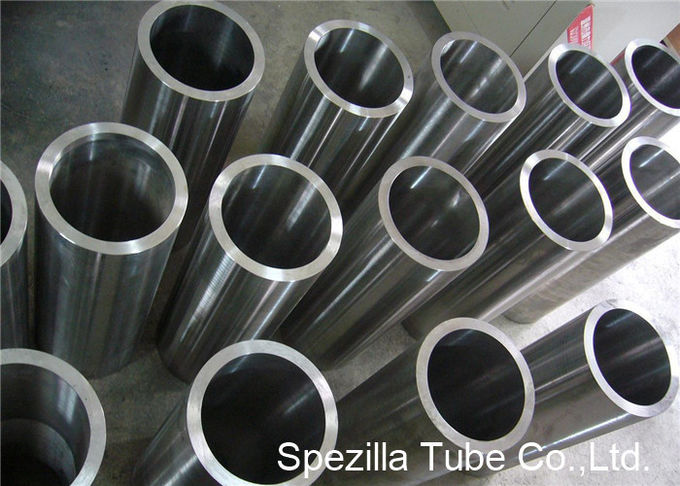

ASME SB337 Rura okrągła bez szwu ze stopu tytanu 9 UNS R56320 Easy Clean

ASME SB337 Rura okrągła bez szwu ze stopu tytanu, klasa 9 UNS R56320

Aplikacje:

Plaster miodu, mieszek, rurki do systemów hydraulicznych, wałki do kijów golfowych, rakiety tenisowe i ramy rowerowe.

Ti 3-2.5 / Grade 9 Opis:

Stop tytanu 3 - 2,5 (klasa 9) jest stopem o średniej wytrzymałości z dobrą spawalnością i podatnością na obróbkę do łagodnego redukowania do lekko utleniających mediów. Jest to kompromis między ułatwieniem spawania i wytwarzania czystych gatunków a wysoką wytrzymałością klasy 5. Ma on dużą odporność na korozję i może być szeroko stosowany w przemyśle lotniczym, przetwórstwie chemicznym, medycynie, przemyśle morskim, motoryzacyjnym.

Chemia typowa:

Titanium: Balance

Wanad: 2,0-3,0

Aluminium: 2,5-3,5

Wodór: 0,015 max

Azot: 0,03 max

Węgiel: 0,10 max

Żelazo: 0,25 max

Reszty po 0,10 maks., Łącznie 0,40 max

Właściwości fizyczne:

Gęstość, 0,162 lbs / in³, 4,51 g / cm³

Przewodność cieplna: Btu / ft-h- ° F (W / mK):

Przy 68 ° F (20 ° C) 4,8 (8,3)

Średni współczynnik rozszerzalności cieplnej: µin / in ° F, (µm / m ° C)

68-203 ° F (20-95 ° C) 5,34 (9,61)

Moduł sprężystości: KSI (MPa)

Napięcie 14.0-15.0 x 10³ (95-105 x 10³)

Przenikalność magnetyczna: niemagnetyczna

Temperatura topnienia: 3100 ° F (1704 ° C)

KORZYŚCI Z TYTANU

Wysoka wytrzymałość

Wysoka odporność na wżery, odporność na korozję szczelinową,

Wysoka odporność na korozję naprężeniową, zmęczenie korozyjne i erozję,

Gięcie na zimno do złożonych łuków rurowych bez okuć i kołnierzy,

Wysoki stosunek wytrzymałości do masy,

Możliwości oszczędzania wagi,

Niski moduł, wysoka odporność na kruche pękanie i odporność na zmęczenie,

Odpowiedni do zwijania i układania na dnie morskim,

Możliwość wytrzymywania gorącego / suchego i zimnego / mokrego ładowania kwaśnego gazu

Doskonała odporność na korozyjne i erozyjne działanie wysokotemperaturowej pary kwasowej i solanki,

Dobra urabialność i spawalność.

SKŁAD CHEMICZNY TYTANU

Pallad (Pd) i ruten (Ru), nikiel (Ni) i molibden (Mo) są pierwiastkami, które można dodawać do czystych typów tytanu, aby uzyskać znaczną poprawę odporności na korozję, szczególnie w lekko redukujących środowiskach, w których tytan mógłby się zmierzyć pewne problemy z powodu niewystarczających warunków do utworzenia niezbędnej ochronnej warstwy tlenkowej na powierzchni metalu. Utworzenie stabilnej i zasadniczo obojętnej ochronnej warstwy tlenkowej na powierzchni jest poza tym tajemnicą niezwykłej odporności na korozję tytanu.

Właściwości mechaniczne czystego tytanu w handlu są w rzeczywistości kontrolowane przez „stopowanie” do różnych poziomów tlenu i azotu, aby uzyskać poziom wytrzymałości w zakresie od około 290 do 550 MPa. Dla wyższych poziomów wytrzymałości należy dodać pierwiastki stopowe, np. Al i V. Ti 3AL 2.5V ma wytrzymałość na rozciąganie minimum 620 MPa w stanie wyżarzonym i minimum 860 MPa w stanie przerobionym na zimno i odprężonym. Gatunki CP-tytanu mają nominalnie wszystkie struktury alfa, podczas gdy wiele stopów tytanu ma dwufazową strukturę alfa + beta. Istnieją również stopy tytanu z dodatkami o wysokiej zawartości stopów, mające całą strukturę fazy beta. Podczas gdy stopy alfa nie mogą być poddane obróbce cieplnej w celu zwiększenia wytrzymałości, dodanie 2,5% miedzi spowodowałoby materiał, który reaguje na obróbkę roztworu i starzenie w podobny sposób jak aluminium-miedź.

GĘSTOŚĆ TYTANU

Tytan jest o ponad 46% lżejszy od stali. Dla analizy porównawczej aluminium wynosi około 0,12 funta / cal, stal wynosi około 0,29 funta / cal, a tytan wynosi około 0,16 funta / cal.

TYTANOWA ODPORNOŚĆ NA KOROZJĘ

Wyjątkowa odporność na korozję tytanu wynika z tworzenia ściśle przylegającej warstwy tlenkowej na jej powierzchni. Po uszkodzeniu ta cienka, niewidoczna warstwa natychmiast się zmienia, zachowując powierzchnię całkowicie odporną na korozyjne ataki w wodzie morskiej i we wszystkich naturalnych środowiskach. Tlenek ten jest tak odporny na korozję, że elementy tytanowe często wyglądają zupełnie nowe nawet po wielu latach eksploatacji.

Właściwości mechaniczne:
